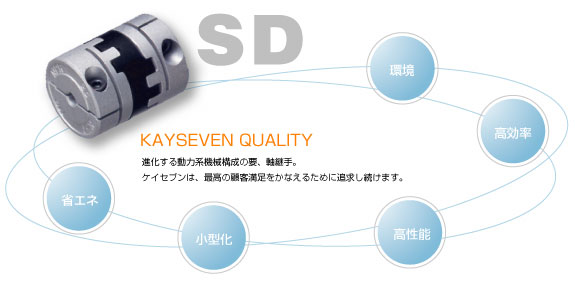

SDシリーズ
●コンパクト・シンプルな構造
2つのハブ部材および中間のトルク伝達部材の3部品で構成されています。組み立てや中間トルク伝達部材の交換も簡単です。
●偏心を吸収・しかも無反力
新しい機構でミスアプライメントを吸収します。反力の発生もなく、振動も遮断します。
●ノンバックラッシュ
高度な製造管理でバックラッシュゼロを追求しました。
●小型・高性能
トランスミッターとハブの接触面を大幅に増やすユニークな設計で小型でねじり強さを向上いたしました。
●高速に耐えるバランス
独特な形状のトランスミッターを薄型、軽量化をして高速回転に耐える低慣性機構を実現しました。
●簡単な取り付け・メンテナンスフリー
クランプ形・止めねじ形があり、軸孔径も多数用意しました。取り付け、交換の用意なノーメンテナンス仕様です。
●低コスト
機械加工を大胆に削減した新設計です。
●人間パワーの節約
誰でも容易に取り付ける事ができ、熟練を要する心出し作業は不要です。
●エネルギーの節約
心出し不要の機構を採用しているため、機械の据付け誤差による機械効率の低下を防止し、エネルギーの節約も可能です。
●ロボット ●OA機器 ●XYテーブル ●コンピュータ関連機器 ●自動販売機 ●医療機器●紙送り装置 ●印刷機 ●包装機械 ●工作機械 ●その他 サーボモータ、エンコーダ、ステッピングモータの回転を高精度で伝達する必要性のある機械、装置。

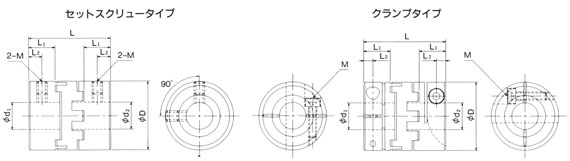

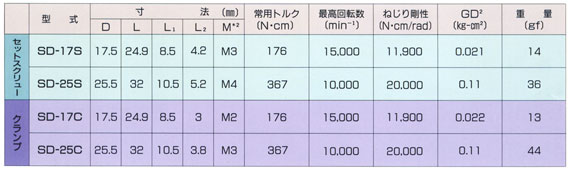

注）
※1 25型のセットスクリュータイプは最大軸孔径φ12H7まで可能です。
※2 軸孔径φ3,φ4についてセットスクリューは1箇所となっています。

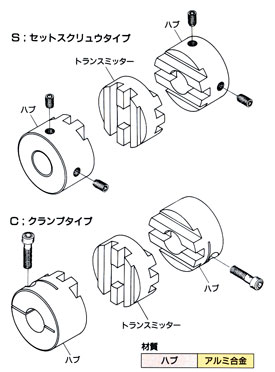

1.S；セットスクリュータイプ
軸に取り付けるためのセットスクリュー機構を装備して孔加工付きです。迅速、確実に軸への取り付けが可能です。軸のキー加工は不要です。
2.C；クランクタイプ
軸に取り付けるためクランプ機構を装備しており、孔加工月です。迅速、確実に軸への取り付けが可能です。軸のキー溝加工も不要です。
3.取り付け
取り付けについては目視により、いちじるしく不自然でない状態で取り付けてあれば心出しを行う必要はありません。
中間トルク伝達部材（トランスミッター）にはポリアセタール樹脂を使用しています。
その環境温度は-40℃〜85℃です。
更に安全をきするためにポリアセタール樹脂物性表の注意事項を御覧下さい。
＞＞ポリアセタール樹脂物性表はこちら
