●高い伝達トルク
トルクに対して高い剛性をもち、且つ、軸方向のやわらかさを追求した独自のデザインです。ディスクカップリングに比し、許容伝達トルクを大きくとれます。
●省スペース設計
二列の板ばねエレメントを2ヶのハブの外側に取付けるため、全長が短く、他のディスクカップリングより省スペースとなります。●大きい許容ミスアラインメント
トルクを伝達するエレメント間の距離が大きくとれるので、相当のミスアラインメントが許容されます。ロングスペーサタイプを選定することにより、更に大きい偏心にも対応できます。
●メンテナンスフリー
潤滑剤は全く不要なため、取付け後はメンテナンスフリーで、長期のご使用に満足いただけます。
●ノーバックラッシ
すべての動力の伝達は、剛性をもつ複合薄板ばねにより行われますので、バックラッシュがなく、正確に軸の回転が伝達されます。●優れた耐環境性
金属性で無潤滑のため、粉塵、高温、低温環境下での使用が可能です。さらに、特殊な材質や表面処理により、あらゆる環境に対応できます。
●現場取付、組立が簡単
芯出し後、エレメントは、最初ハブ部にリーマボルトにより取付け、次に他端を中間プレートに取付けることで簡単に組み立てられます。
●安価
板ばねエレメントは、精選されたステンレス鋼板より無駄なく板取りされます。部品点数も少なく安価です。
●軸との取付方法は多様に対応可能
オプションによりパワーロック、ホットロック等の軸径との取合い、また超負荷設計など、種々のご要望にお応えします。


●圧縮機 ●エレベーター ●ポンプ ●破砕機●送風機 ●印刷機 ●コンベアー ●押出機●製紙機械 ●発電機 ●撹拌機

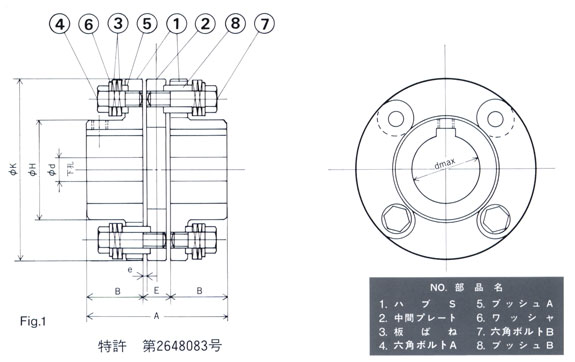

金属性板ばねは、当社の開発による分割エレメントを採用しており、優れたフレキシブル性と高い信頼性を実現しました。エレメントは精選されたステンレス鋼0.3mm及び0.5mm厚の積層エレメントです。必要により枚数の増減可能です。

■ハブ及中間プレート材質
鉄鋼、焼結金属
オプションとして、SUS鋼、アルミ合金製を製造いたします。

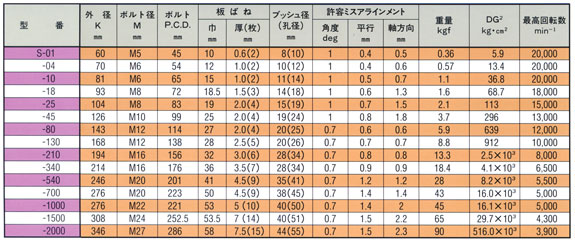

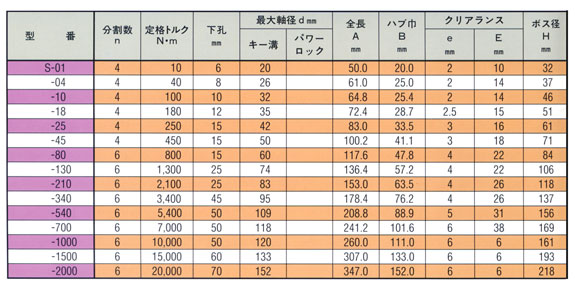

注)
1.10〜130は、在庫品です。
2.最高回転数はカップリングの伝道能力によっているものです。
バランスの調整は施されていません。
高速でこの使用でバランス調整の必要がある場合は、弊社までご連絡下さい。

3.重量、GD2は最大軸孔径(キー溝)のときのものです。
4.許容軸方向変位は角度誤差0のときの値です。
